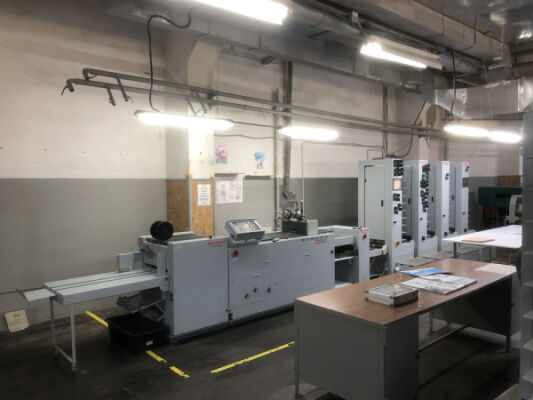

Брошюровальна лінія на базі Horizon SPF-200L

— 22.06.2021


Horizon SPF-200L - дротошвейна / фальцювальний модуль важкого класу для роботи в лінію з листопідбиральними станціями Horizon серії VAC зі спеціальним оснащенням лотків дозволяє підбирати формати призначені для випуску брошур з альбомною орієнтацією корінця.

Буклетмейкер оснащується великим (10,4 «) кольоровим сенсорним дисплеєм з призначеним для користувача графічним інтерфейсом Touch & Work. Інтерфейс максимально доброзичливий і містить легко читаються піктограми та цифрові формуляри для мінімізації зусиль при налаштуванні машини на поточний тираж. SPF-200L відрізняється також високою продуктивністю досягає 4500 книг формату A5 на годину. Процес автоматичного переналагодження містить налаштування всіх функціональних механізмів в найкоротший час завдяки застосуванню високоточних, швидкісних сервоприводів.

Модуль оснащується лотком для ручної подачі щільної обкладинки або додаткових аркушів. Завдяки цьому пристрою Horizon SPF-200L можна використовувати як автономний брошюровщик. Також машина має вбудовану систему викиду некондиційної продукції в спеціальний лоток. Датчик наявності дроту, встановлений після швейного модуля, дозволяє виключити з технологічного потоку, буклети з дефектами шиття.

Horizon SPF-200L простий в експлуатації та налаштування на конкретні тиражі. Спеціальні датчики інформують оператора про заминання або відсутності листів, порожній бобіні з дротом і будь-яких інших проблемах. За допомогою сенсорного дисплея управління або з центрального пульта листопідборочній вежі можна задати режим шитися однією або двома головками в тачку, накидку або за кутом, шиття без фальцювання, фальцювання спільно з шиттям або просто фальцювання без шиття і т.п. В машині використовуються стандартні головки фірми Hohner.

Вузол ножовий фальцовки та обтиску блоку оснащений сталевими валами мають спеціальне проточування для роботи в режимі шиття файловою скобою. Відстань між валами та необхідна висота ножового пристрою встановлюється оператором в залежності від якості паперу і кількості аркушів в блоці. Крім того, робоча кромка фальц ножа має технологічні вирізи для точного формування корінця видання.

Для формування повного технологічного ланцюжка виробництва брошур буклетмейкер Horizon SPF-200L Оснащений модулем автоматичної торцевого підрізування FC-200L.

  • Максимальний розмір листа - 356х640 мм
  • Мінімальний розмір аркуша - 120х180 мм
  • Максимальний розмір буклету - 356x320 мм
  • Мінімальний розмір буклету - 120x90 мм
  • Продуктивність - 4000 (A4 portrait); 3500 (A4 landscape) буклет / год
  • Щільність паперу - 64-157 г / м2
  •  LCD дисплей - так

Також в комплектацію входить 4-е вежі VAC-1000 - високопродуктивна вакуумна листопідбірна машина японського виробництва. Має десять літаків подачі та можливість інтегруватися в єдину лінію з можливістю вибірки в обидві сторони.

На сьогодні машина володіє одним з найвищих параметрів продуктивності у своєму класі - 8900 лист. / Год.

VAC -1000

Ефективне відділення верхнього листа роздуванням і надійне захоплення листа гарантують швидкісний підбір паперів з різною фактурою. Конструкція VAC -1000 дозволяє створювати підбиральної лінії з шести веж. Індивідуальний компресор для постачання вакуумних і пневмокоммунікацій. Можливість індивідуального регулювання пневмомогістралей кожного лотка, в залежності від типу вживаного паперу і її ваги. Широкі можливості дооснащення

Технічні особливості та характеристики

Листоподборочні вежі Horizon VAC -1000 володіють одним з найвищих параметрів продуктивності, дозволяють підбирати паперу з самої різної фактури, картон, ламіновані матеріали в будь-якому їх поєднанні. Машина оснащується вакуумними дисками оригінальної конструкції, призначеними для подачі паперів в найширшому діапазоні товщини, системою плавного регулювання сили всмоктування дисків, регульованими роздільниками.

  • Модель - Horizon VAC-1000a
  • Кількість лотків - 10
  • Щільність паперу - 53-210 г / м2
  • Робочий формат від 350х500 до 148х148 мм
  • Максимальна механічна швидкість - 8900 л / год
  • Місткість лотка - 55 мм
